SUPPORT BIG BAG AVEC PALAN ELECTRIQUE 2 TONNES

SUPPORT BIG-BAG POUR PALAN AVEC VANNE A DIAPHRAGME + PALONNIER.

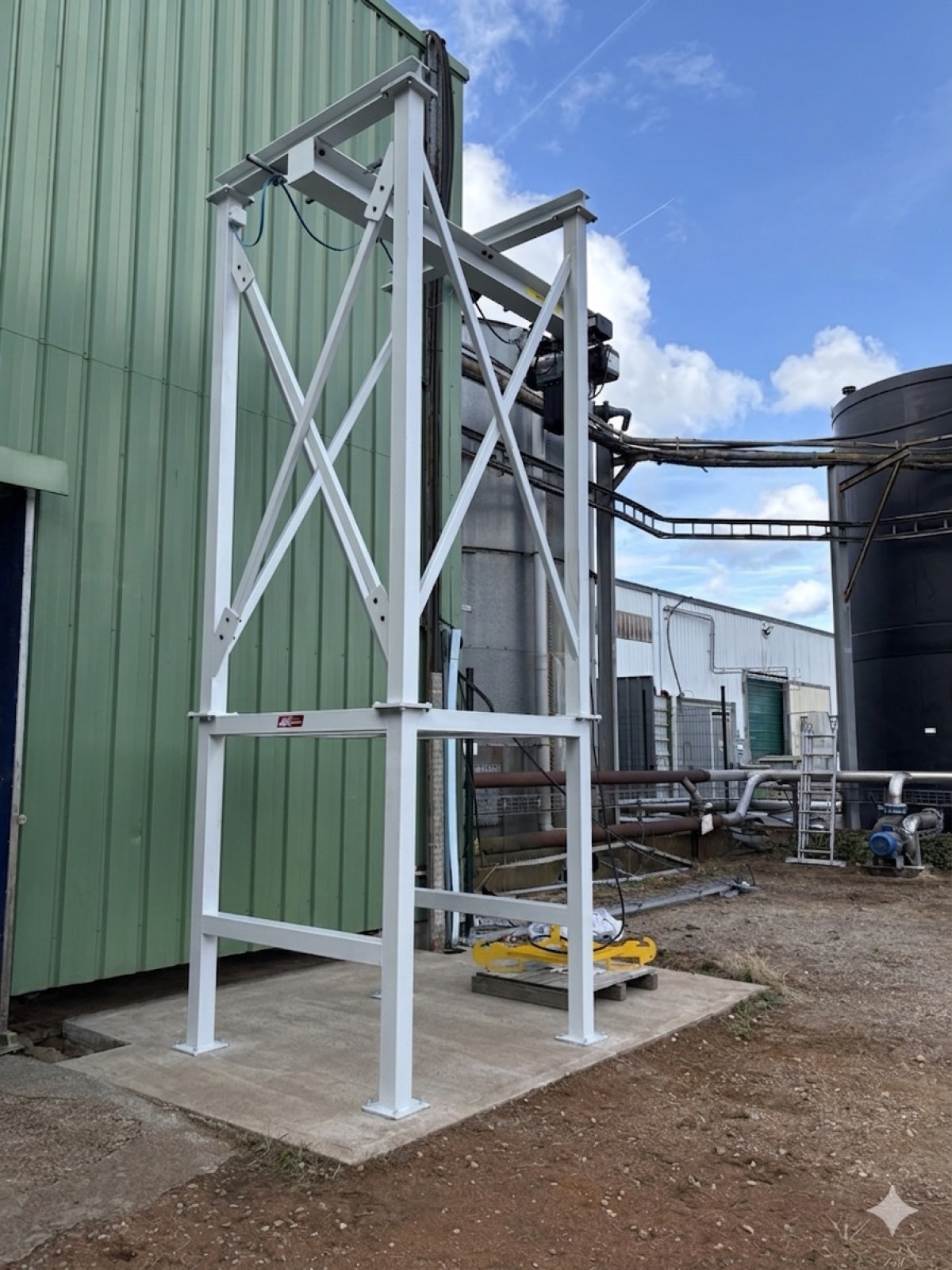

STRUCTURE SUPPORT BIG-BAG 1400 X 1400 mm pour remplissage d'une cuve client
(non fourni) Ø= 1100 mm H= 1300 mm

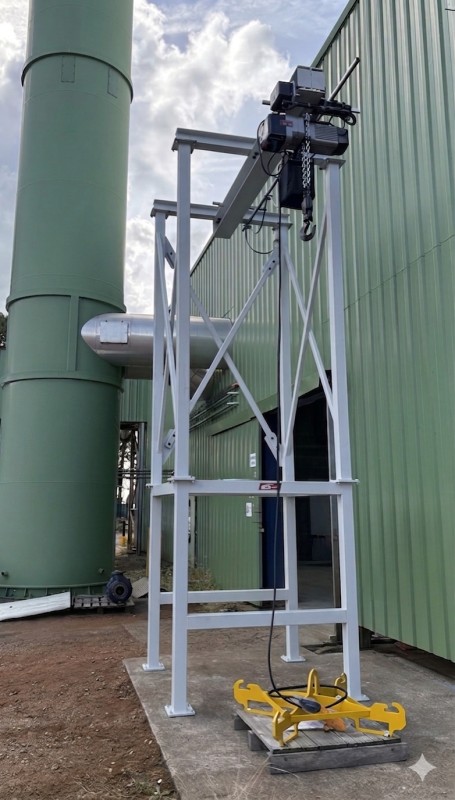

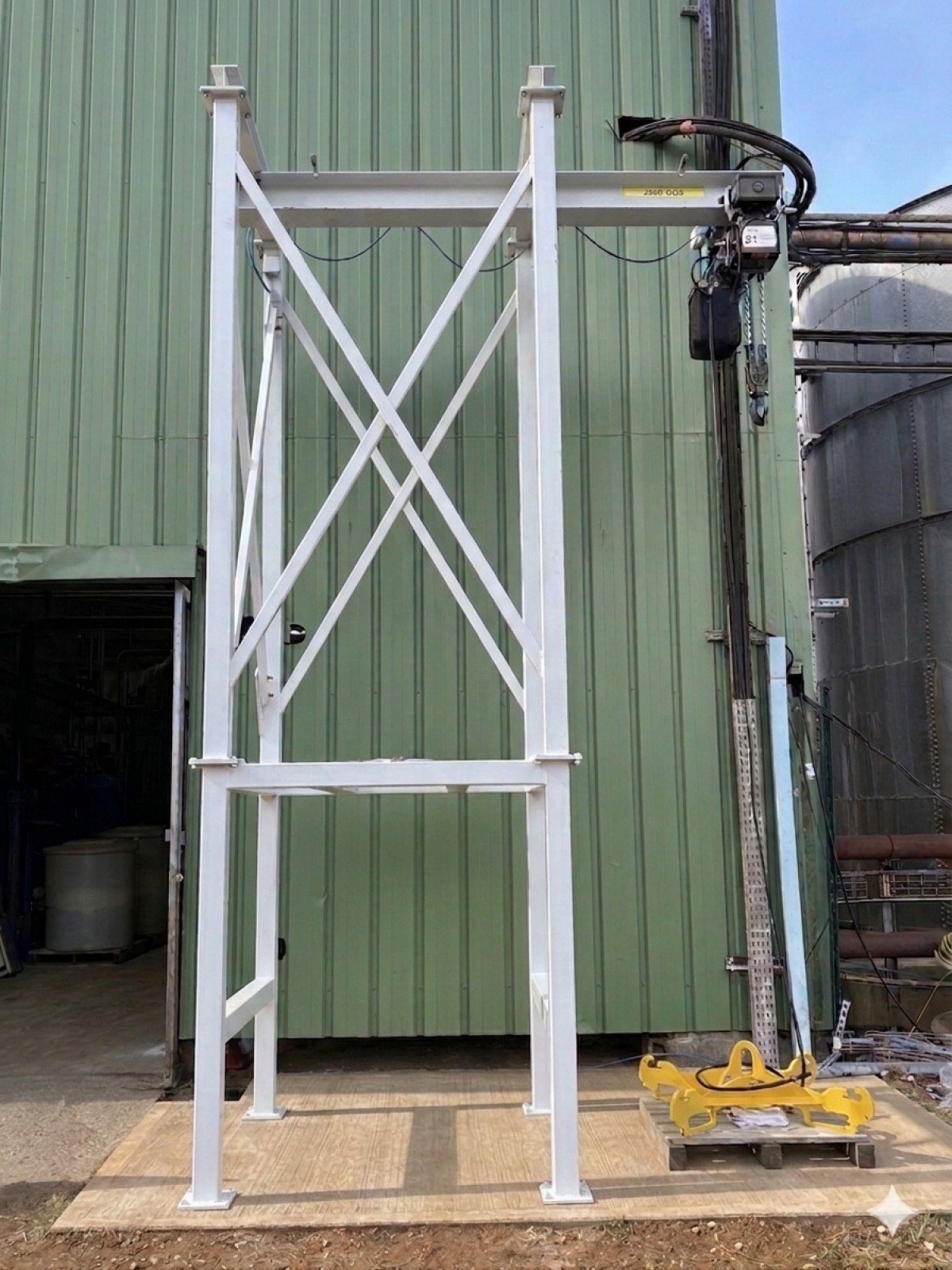

1 Châssis structure renforcé support de l'ensemble pour intégration d'un palan électrique
pour mise en place BIG BAG sur châssis. Contreventement sur 3 cotés. Poutre de
translation, pour chariot, de longueur totale 3300 mm. Partie inférieur support cuve,
renforcé par barre de renfort supplémentaire et tôle support épaisseur 5 mm.
1 Vanne à diaphragme manuelle Ø300 mm permettant la fermeture de la sache Big Bag.
4 Platines de fixation au sol.

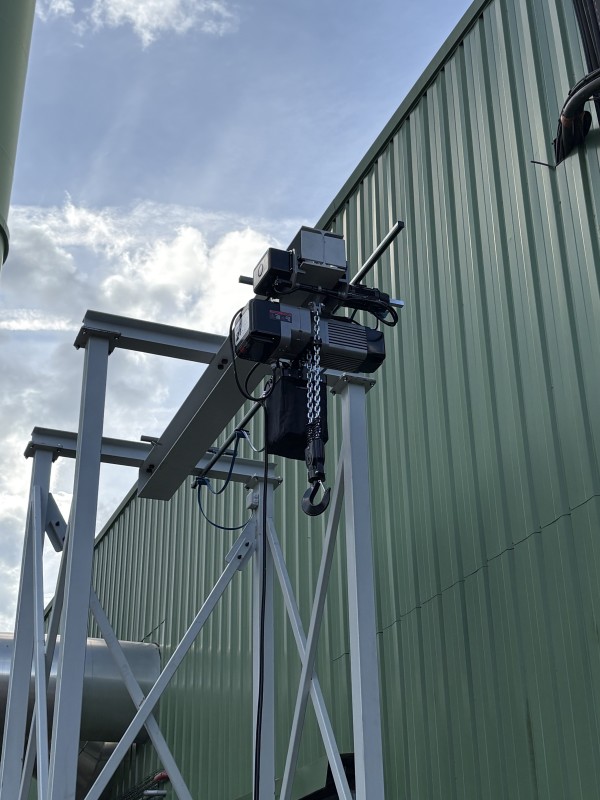

Palan électrique à chaine pour levage vertical et translation des charges sur rail. Les
montées et descentes des charges sont commandées à partir de la boite à boutons.
1 Croix palonnier renforcée pour manutention du Big Bag par système palan.

Chariot électrique, vitesse de translation 7m/min. pouvoir de levage 2000 kg.
Le palan comprend : 1 boîte à boutons basse tension 24V, 1 chaîne haute résistance
acier cémenté zingué, 1 marche anti-mono (protection par absence de phase) et
inverseur de sens, fins de course haut et bas électriques, 1 frein à disque
électromagnétique pour arrêt d'urgence, 1 limiteur de couple à friction, 1 cable d'alim (
5m), 1 bac à chaîne renforcé et crochet de suspension, finition acier peint.
Palan électrique avec chariot porte palan. translation sur support HEA.
Force de levé : 2000 kg
Vitesse de levé : 4.0 m/min
Vitesse de direction : 7.0 m/min
Chaine longueur : 3 m
Puissance moteur de levage : 2000 W
Puissance moteur direction : 200 W
Poids palan seul : 114 kg
Charge maxi : 2000 Kg
ENSEMBLE ACIER PEINT RAL 7035.
